1 范围

      本文件提供了多重应用环境场所实施电气安全风险评估和风险降低的指南，包括通则、实施步骤、应用主体的确定、识别应用主体安全因素、风险预估、风险评价、风险降低、再评估和文件准备。

      本文件适用于多重应用环境场所中交流电压1000 V及以下、直流电压1500 V及以下的各类电气设备及系统的安全风险评估和风险降低。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 4776-2017 电气安全术语

      GB/T 22696（所有部分）电气设备的安全 风险评估和风险降低

      GB/T 22696.2-2008 电气设备的安全 风险评估和风险降低 第2部分：风险分析和风险评价

3 术语和定义

      GB/T 4776-2017、GB/T 22696（所有部分）界定的以及下列术语和定义适用于本文件。

3.1

      多重应用环境场所 multiple application workplace

      包含一个以上可划分为不同类别的电气设备及系统的工作场所。

3.2

      应用主体 application subject

      多重应用环境场所中电气设备及系统的统称。

      注：可以是某一个电气设备或系统，也可以是某一类电气设备或系统。

3.3

      机器人系统 robot system

      由（多）机器人、（多）末端执行器和为使机器人完成其任务所需的任何机械、设备、装置或传感器构成的系统。

      ［来源：GB/T 12643-2013,2.14］

4 通则

4.1 一般原则

      多重应用环境场所电气安全风险评估和风险降低遵循的一般原则包括（但不限于）：

      ——基于GB/T 22696（所有部分）提出的风险评估总体原则；

      ——按实施步骤进行（见第5章）；

      ——根据多重应用环境场所的基本特征（见4.2），区分有关联性（见6.2）和无关联性的应用主体；

      ——无关联性的应用主体，其风险评估和风险降低可按GB/T 22696（所有部分）的要求直接进行；

      ——有关联性（见6.2）的应用主体，宜在风险评估和风险降低过程中考虑电气安全风险的变化（如风险叠加等）。

4.2 多重应用环境场所的基本特征

      多重应用环境场所的基本特征包括（但不限于）：

      ——一个以上不同的应用主体；

      ——可选择不同划分原则确定应用主体（见6.1）；

      ——应用主体间的关联性（见6.2）可导致电气安全风险的变化（如风险叠加等）。

4.3 多重应用环境场所的电气安全风险

      多重应用环境场所的电气安全风险来源于应用主体的以下方面（但不限于）：

      ——应用主体自身的电气安全风险；

      ——应用主体关联性导致的电气安全风险，包括（但不限于）：

      1）电压等级不同导致的相互影响和作用；

      2）交流与直流并存导致的相互影响和作用；

      3) 各种系统（如预警系统、控制系统、功能系统等）间的相互影响和作用等。

5 实施步骤

5.1 实施准备

      多重应用环境场所的风险评估和风险降低，是针对应用主体进行的安全因素识别、风险预估、风险评价、风险降低的迭代过程，按以下步骤实施：

      a）确定应用主体；

      b）识别应用主体安全因素，对潜在危险、危险处境和危险事件进行分析；

      c）预估发生危险的概率和后果严重程度；

      d）评定风险等级；

      e）未达到可容许风险，采取措施降低风险。

      注：可容许风险受诸多因素影响，见GB/T 22696.1。

5.2 实施流程

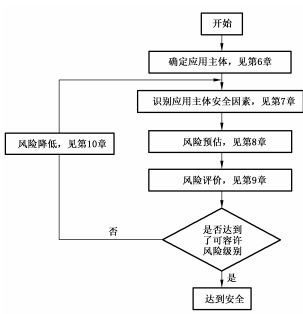

      多重应用环境场所的风险评估和风险降低的实施步骤见图1。

图1 实施步骤示意图

6 应用主体的确定

6.1 划分原则

      应用主体的确定，可依据以下划分原则（但不限于）：

      ——按功能体系划分，各个功能区域可视为不同应用主体；

      ——按控制体系划分，各个控制区域（或模块）可视为不同应用主体；

      ——按风险等级划分，不同风险等级可视为不同应用主体。

      注：对于后期加入（如主体内部功能升级等）的应用主体，以及维修后发生主体变化的，宜重新确定。

6.2 关联性

      满足下列条件之一的（但不限于），可认为应用主体间具有关联性：

      ——在同一区域内；

      ——有电气连接；

      ——有电气隔离连接；

      ——接入同一个接地点；

      ——在同一雷电防护条件下；

      ——同一控制系统；

      ——相互有电场作用；

      ——相互有磁场作用；

      ——物理性相互影响（尘埃、气体、液体等）；

      ——机械性相互影响（振动、冲击等）；

      ——静电积聚相互作用；

      ——辐射发射相互影响；

      ——电磁兼容干扰影响。

      确定应用主体的关联性后，宜进一步考虑以下因素（但不限于）：
